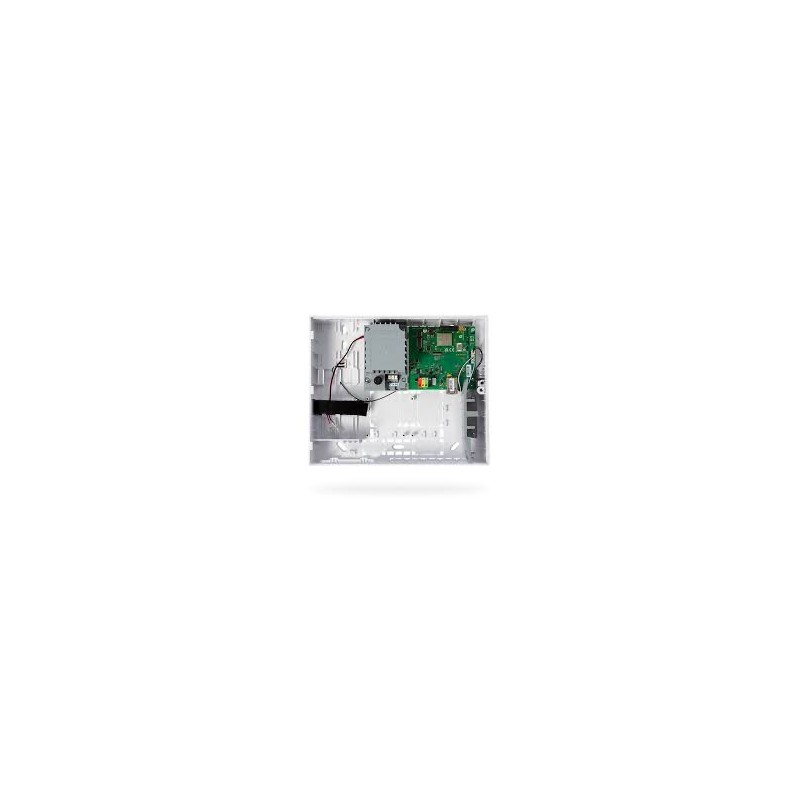

> JA-102KRY JABLOTRON Mercury Alarmsystem-Zentrale
JA-102KRY JABLOTRON Mercury Alarm sustav upravljačka ploča Vergrößern

JA-102KRY JABLOTRON Mercury Alarmsystem-Zentrale

JA-102KRY

Neuer Artikel

JABLOTRON ALARMS S.A.

Die Installation sollte von einem geschulten Techniker mit einem gültigen Zertifikat eines autorisierten Jablotron-Händlers durchgeführt werden.

Die erforderlichen Einstellungen und Systemparameter werden über MyCOMPANY programmiert. Die Einrichtung ist intuitiv und auch für unerfahrene Errichter sehr einfach.

Mehr Infos

Mehr Infos

Das Angebot der Zentrale JA-102K umfasst:

  • bis zu 31 Funk- oder Bus-Komponenten
  • bis zu 32 Benutzer
  • bis zu 4 Bereiche
  • bis zu 2 programmierbare PG-Ausgänge

Die Zentrale verfügt über:

  • 1 Klemmenleiste für den Anschluss an den Bus
  • 1 Stecker für eingebautes Funkmodul (JA-111R)
  • 1 Stecker für GSM/GPRS-Kommunikationsmodul (JA-194Y-LITE)

Technische Angaben

Installationsart Feste Installation
Stromversorgung der Bediengeräte / Frequenz / Sicherung ~ 110-230 V/50-60 Hz, max. 0,28 A mit Sicherung F1,6 A/250 V, Schutzklasse II
Stromversorgung / Strom max. 23 VA / 0,1 A
Schutzklasse II.
Back-up Akku 12 V; 2,6 Ah max (Blei-Gel)
Niedrige Spannung des Akkus (Anzeige von Fehlern) ≤11 V
Maximale Aufladezeit des Akkus (80% Kapazität) 72 h
Spannung der Bus-Versorgung / max. Restwelligkeit (rot - schwarz) 12,0 ÷ 13,8 VDC / ±100 mV
Max. kontinuierlicher Verbrauch von Bedienelementen 1000 mA
- mit 12 h Pufferung (2,6 Ah Akku) Ohne GSM Kommunikationsmodul | LAN - aus:115 mA | LAN - ein: 88 mA
Mit GSM Kommunikationsmodul | LAN - aus: 80 mA | LAN - ein: 53 mA
Max. Anzahl der Bereiche 4
Max. Anzahl der Komponenten 31 Komponenten + 31 Fernbedienungen
Max. Anzahl der Benutzer 32 (Dienst, Administrator + 30 Benutzer)
Max. Anzahl von PG-Ausgängen 2
Anschlüsse für Alarme
  • Jablotron Bus - dedizierter Anschluss über Kabel
  • Funk-Anschluss (mit JA-111R) - unspezifischer Funk-Anschluss, drahtlos
  • Jablotron-Protokoll
Klassifizierung der Alarm-Geräte Sicherheitsstufe 2 / Betriebsumgebung Klasse II
- In Übereinstimmung mit EN50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3 (unter Verwendung des Funkmoduls), EN 50131-10, EN 50136-1, EN 50136-2
- Betriebsumgebung Allgemeine Innenbereiche
- Betriebstemperatur-/Feuchtigkeitsbereich -10 °C bis +40 °C/75% nicht kondensierend
- Stromversorgung Typ A - primäre Stromversorgung mit wiederaufladbarem Akku
- Ereignisspeicherkapazität von ca. 7 Millionen aktuellen Ereignissen einschließlich Quelle, Datum und Uhrzeit
- Eingriff des Systems bei Ausfall der Kommunikation mit der Komponenten Störung oder Sabotage - je nach Einstellung und Profil
  • Bus bis zu 10 s
  • Funkkommunikation bis zu 2 St. (seit letzter Kommunikation)
  • Funkkommunikation innerhalb von 20 min verhindert Absicherung des Bereichs
- Systemreaktion auf falsch eingegebene Codes - nach 10 falsch eingegebenen Codes wird ein Sabotagealarm ausgelöst und je nach gewähltem Profil werden alle Bedienelemente für 10 Minuten blockiert.
- ATS-Klassifizierung Unterstützte ATS-Klassen: SP2 - SP5, DP2 - DP4
SPT: Typ Z
Art des Betriebs: Pass-through
LAN an Bord: SP2 - SP5 (mit IP-Protokoll)
JA-194Y LITE SP3 - SP5 (JABLO IP, ANSI SIA, DC-09)
LAN + JA-194Y LITE DP2 - DP4 JABLO IP, ANSI SIA, DC-09)
- ATS-Alarmübertragungsprotokolle JABLO IP, SIA IP, Contact ID,
- ATC Absicherung gegen Substitution und Informationsschutz Jablotron-Protokolle: proprietäre AES-Verschlüsselung mit mindestens 128-Bit ANSI SIA Schlüssel
DC-09.2012-Protokoll mit 128-Bit-AES-Verschlüsselung
LAN-Kommunikator Ethernet-Schnittstelle CAT 5 (RJ-45)
Abmessungen 268 x 225 x 83 mm
Gewicht mit/ohne ACU 1809 g/ 919 g
Grundlegende Parameter des JA-111R-Moduls 868,1 MHz, <25 mW, GFSK <80 kHz
Funkabstrahlung ETSI EN 300 220-2 (JA-111R Modul)
EMC EN 50130-4, EN 55032, ETSI EN 301 489-1, ETSI EN 301 489-3
Elektrische Sicherheit EN IEC 62368-1
Betriebsbedingungen für das CTU-Funkmodul VO-R10 (ERC REC 70-03)
Zertifizierungsstelle TREZOR TEST (Nr. 3025)

Download

Lista kompatibilnosti

Download (50.85k)
