JAB Pristupni modul sa RFID èitaèem i tipkovnicom, BUS JA-113E  antracit
Vergrößern

Tastatur + RFID-Leser

JA-113E-AN

Neuer Artikel

JABLOTRON ALARMS S.A.

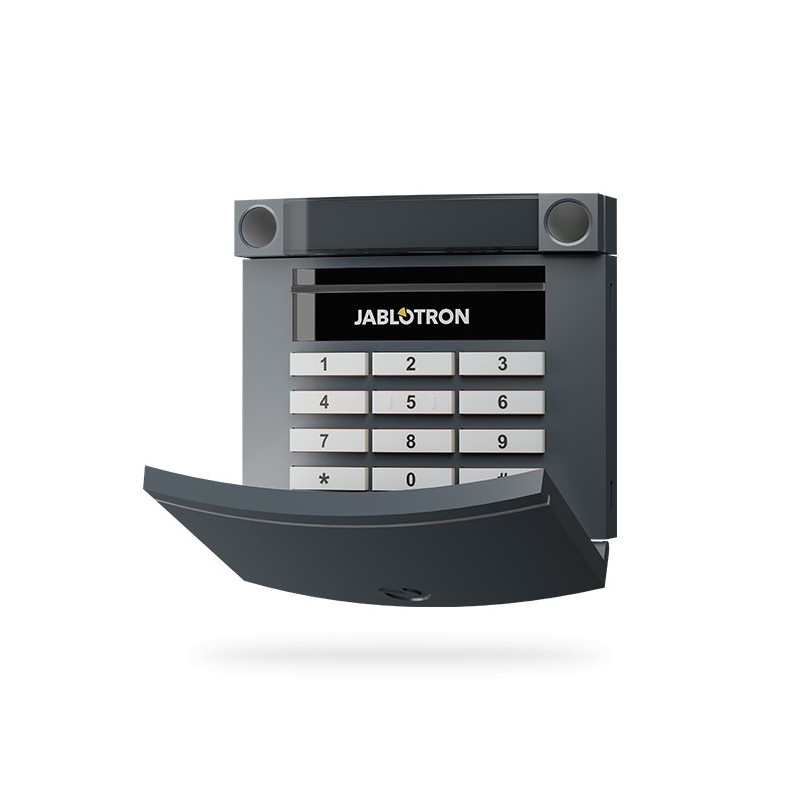

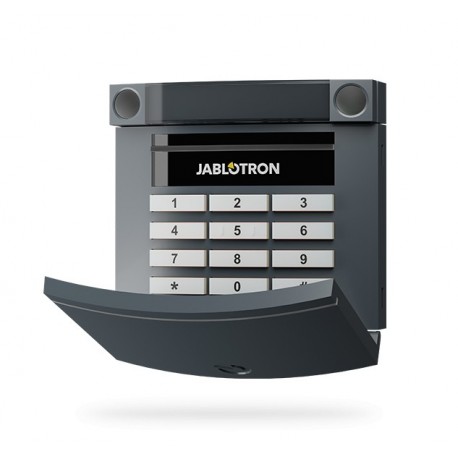

Das JA-113E-AN ist ein BUS-Zugangsmodul mit Tastatur und integriertem 125 kHz RFID-Leser für das JABLOTRON 100+ System. Dient der lokalen Bedienung und Benutzer­autorisierung per Code oder RFID‑Medium. Kompatibel mit JA-101Kx und neueren Panels; erweiterbar auf bis zu 20 Segmente. Farbe: Anthrazit.

Mehr Infos

Mehr Infos

Übersicht
Das JA-113E-AN ist ein BUS-Zugangsmodul, das Steuersegment, Tastatur und einen integrierten 125 kHz RFID-Leser vereint und zur Steuerung von Alarm‑ und Zutrittsfunktionen im JABLOTRON 100+ System dient. Es bietet eine direkte lokale Bedienoberfläche sowie Autorisierung per Code oder RFID‑Medium.

Einsatz und Kompatibilität
Das Modul ist für das Scharfschalten/Unscharfschalten und die Steuerung von Bereichen vorgesehen. Es ist kompatibel mit JA-101Kx und neueren Steuerpanelen. Eine Einheit umfasst ein Basissegment und kann bei Bedarf auf insgesamt bis zu 20 Segmente erweitert werden.

Technische Daten

  • Versorgung über BUS: 12 V (9…15 V)
  • Ruhestrom: 10 mA; max. Stromaufnahme: 20 mA; zusätzliches Segment: 0,5 mA
  • RFID-Frequenz: 125 kHz (LF)
  • Abmessungen: 102 × 96 × 33 mm; Gewicht: 150 g
  • Sicherheitsklasse: 2; Umweltklasse: II (EN 50131-1)
  • Betriebstemperatur: -10 °C bis +40 °C; relative Luftfeuchte: bis 75% RH (nicht kondensierend)
  • Empfohlene Befestigungsschrauben: 4 × ø3,5 × 40 mm (Senkkopf)

Installation und Einrichtung
Das Modul wird an den BUS angeschlossen und mittels F‑Link Software (Enroll) oder durch Eingabe des Produktionscodes ins System eingelernt. Segmente lassen sich für Bereichssteuerung, PG‑Ausgänge und Gruppierung konfigurieren. Installation und Inbetriebnahme sollten von autorisiertem Fachpersonal durchgeführt werden.

Anzeigen und Funktionen
Die hintergrundbeleuchtete Aktivierungstaste zeigt den Systemzustand (grün/gelb/rot) an. Optische und akustische Signale sowie Betriebsarten der Tastatur und des RFID‑Lesers sind über F‑Link einstellbar. Die schwenkbare Tastaturabdeckung ist abnehmbar und erlaubt die Nutzung als reinen RFID‑Leser.

Hinweis
Das Gerät ist zertifiziert und entspricht den einschlägigen EU‑Normen (z. B. EN 50131). Gehäusefarbe: Anthrazit.
