> >>>Modul za detektore - 8 ulaza, BUS JA-118M

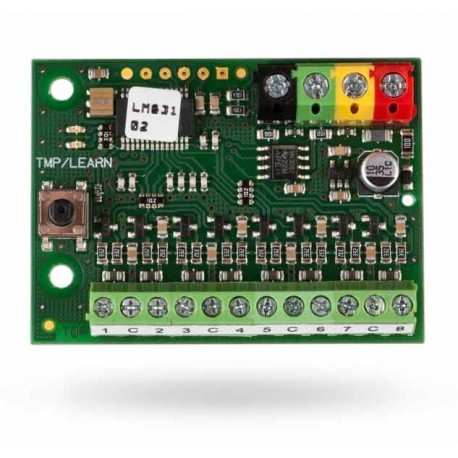

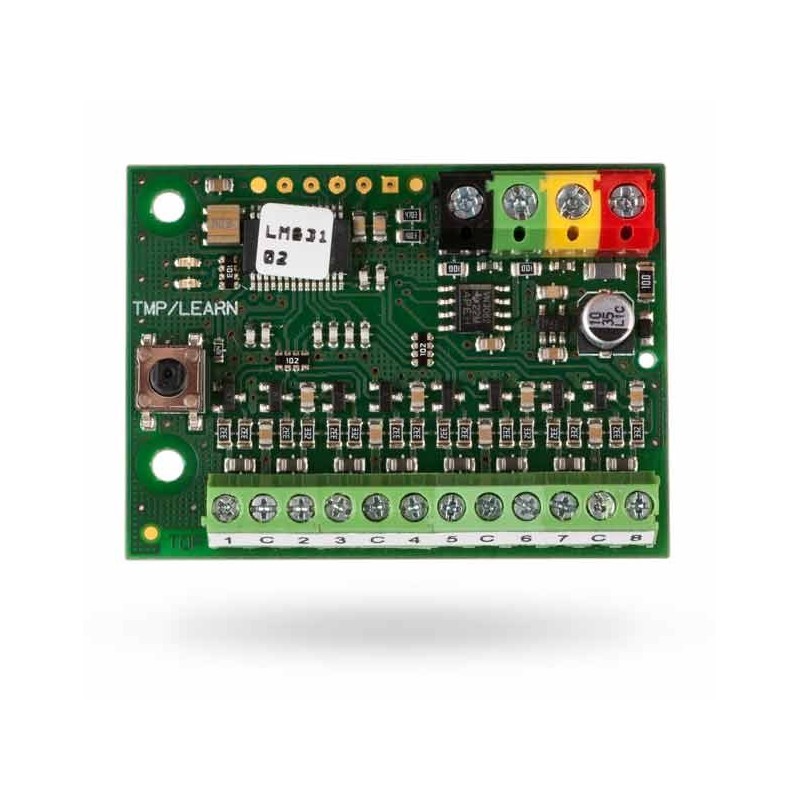

JAB Modul za magnetni detektore - 8 ulaza, BUS JA-118M Prikaži uvećano

Modul za detektore - 8 ulaza, BUS JA-118M

JA-118M

Novi proizvod

JABLOTRON ALARMS S.A.

JA-118M je adresabilni BUS modul za JABLOTRON 100 s osam programibilnih ulaza za klasične magnetske detektore. Svaki ulaz moguće je konfigurirati kao NC, balansni/impulsni ili poseban "roller shutter" način. Maksimalna duljina žične petlje po ulazu iznosi 100 m; modul zauzima 8 adresa i montira se u JA-190PL ili KU-68.

Više detalja

Više informacija

Pregled

JA-118M je adresabilni BUS priključni modul namijenjen povezivanju standardnih magnetskih kontakata s kontrolnim panelom JABLOTRON 100. Modul nudi osam nezavisnih ulaza, svaki programibilan i prilagodljiv zahtjevima instalacije.

Funkcija i primjena

Ulazi se mogu pojedinačno postaviti kao NC (normalno zatvoren), balansni/impulsni ili u posebno podešenom načinu za uređaje tipa "roller shutter" koji reagiraju na ponovljene impulse. JA-118M pojednostavljuje integraciju vrata i prozor kontakata u adresabilni BUS sustav bez potrebe za dodatnim pojačanjima ili zasebnim kontrolerima.

Montaža i ožičenje

Modul je predviđen za ugradnju u univerzalnu montažnu kutiju JA-190PL ili zidni okvir KU-68. Svaki ulaz koristi zajednički C terminal; preporučena maksimalna duljina žične petlje po ulazu iznosi 100 m. Instalaciju i programiranje treba provoditi ovlašteni instalater.

Tehničke značajke

  • Napajanje: preko BUS linije centrale 12 V (9…15 V).
  • Potrošnja: pripravnost 5 mA; za odabir kabela/natječaj tehničke dokumentacije navodi se i vrijednost 15 mA.
  • Dimenzije: 50 × 38 × 14 mm.
  • Adrese: adresabilan, zauzima 8 adresa u sustavu.
  • Maks. duljina petlje: 100 m po ulazu.
  • Radni raspon: -10 °C do +40 °C.
  • Sukladnost: Grade 2 (EN 50131-1, EN 50131-3); elektromagnetska i emisijska sukladnost EN 50130-4, EN 55022/EN 55032.

JA-118M predstavlja praktično rješenje za proširenje žičanih ulaza na JABLOTRON 100 sustavu kada je potrebna uredna, adresabilna integracija magnetskih detektora. Za detaljne sheme ožičenja i opcije programiranja pogledajte službeni priručnik; montažu obavlja certificirani tehničar.

Preuzimanje

Europski certifikat JA-118M

Certifikat Europske unije o sukladnosti proizvoda s usklađenim europskim normama.

Preuzimanje (1.53M)

Dekl. o sukladnosti JA-118M

Europska deklaracija proizvođača o sukladnosti proizvoda s europskim normama.

Preuzimanje (169.99k)

Tehnička specifikacija JA-118M

Detaljna tehnička specifikacija proizvoda.

Preuzimanje (146.98k)

Pribor

  • JAB Kutija za instalaciju modula JA-190PL

    Kataloški broj: JA-190PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-190PL

    JA-190PL je višenamjenska ABS montažna kutija namijenjena za ugradnju i razvod modula JABLOTRON 100. Ima otvore za provođenje kabela i unutarnje točke za pričvršćivanje modula. Dimenzije su 90×90×34 mm, stupanj zaštite IP40.

  • Kutija za instalaciju modula JA-194PL

    Kataloški broj: JA-194PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-194PL

    JA-194PL je srednja instalacijska kutija za Jablotron module, opremljena prednjim i stražnjim tamper prekidačem. Namijenjena je za ulazne/izlazne module, radio‑pojačala i pomoćna čvorišta; montaža na zid ili na podometnu kutiju KU-68. Dimenzije: 182×132×45 mm.

  • JAB Kutija za instalaciju modula - JA-195PL sa tamperom

    Kataloški broj: JA-195PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija sa tamperom JA-195PL

    JA-195PL je višenamjenska montažna kutija namijenjena ugradnji Jablotron modula, opremljena prednjom i stražnjom tamper sklopkom radi nadzora otvaranja ili uklanjanja kućišta. Dimenzije su 102 × 102 × 34 mm; pogodna je za širok raspon ulaznih i izlaznih modula te razbočivača. Osigurava uredno vođenje kabela i zaštitu priključaka.
