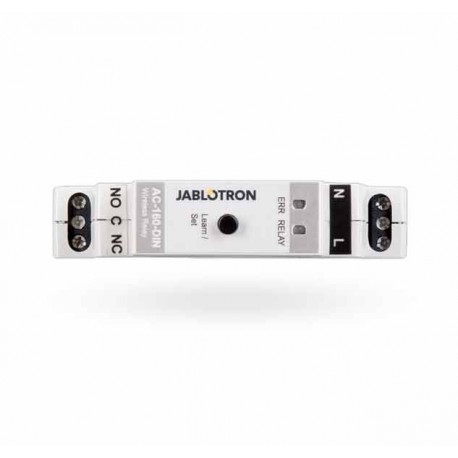

Multifunktions-Funkrelais AC-160-DIN

AC-160-DIN ist ein drahtloses Multifunktions-Funkrelais zur Montage auf einer Standard-Hutschiene. Es kann als Teil des JABLOTRON 100+ Systems oder eigenständig betrieben werden und bietet einen sicheren Schaltkontakt zum Steuern von 230 V Lasten bis 16 A.

Das Relais stellt galvanische und sicherheitstechnische Trennung zur Verfügung und kann den Status von PG-Ausgängen der Zentrale übernehmen oder durch Geräte der Serie JA-15x mit unidirektionaler Kommunikation, die direkt im Relais angelernt sind, angesteuert werden. Eine Taste am Gerät ermöglicht manuelle Zustandsänderungen. Firmware-Updates erfolgen via USB.

Wesentliche technische Daten:

• Versorgung: 230 V / 50 Hz
• Eigenverbrauch (min/max): 0,5 W / 1,7 W
• Kontaktbelastung: max. 250 V AC; ohmsche Last bis 16 A; induktive/kapazitive Last (cosφ=0,4) bis 8 A; Halogenlampen bis 1000 W; minimale DC-Schaltleistung 0,5 W
• Empfohlene Leitungen: max. 2 × 1,5 mm² oder max. 1 × 2,5 mm²
• Schutzart: IP20 (IP40 mit Frontblende)
• Abmessungen: 18 × 90 × 64 mm; Gewicht: 65 g
• Betriebstemperatur: -10 °C bis +40 °C
• Funkkommunikation: 868,1 MHz; interne Antenne; optional externe Antenne AN-868

Das Relais bietet fünf wählbare Betriebsarten: NATURAL (kopiert den Zustand des Bedienelements), IMPULSE (einzelner Impuls), STATUS CHANGE (Wechsel des Zustands bei jeder Aktivierung), SWITCH OFF (Abschalten der Versorgung des Verbrauchers) und BLOCK (Sperrung des Relaisbetriebs). Dadurch eignet sich das Gerät zum Schalten von Beleuchtung, Tor- und Rolladensteuerungen, Motoren und anderen 230 V Verbrauchern in Wohn- und Gewerbeinstallationen.

Bei der Installation sind die geltenden Anschluss- und Sicherheitsvorschriften sowie die Leitungsdimensionierung entsprechend der Nennlast zu beachten. Das Gerät ist für die Montage auf Norm-Hutschienen ausgelegt und kann bei Bedarf mit der optionalen AN-868-Antenne zur Reichweitenverbesserung betrieben werden.
