Kontroll Modul AC-160-DIN

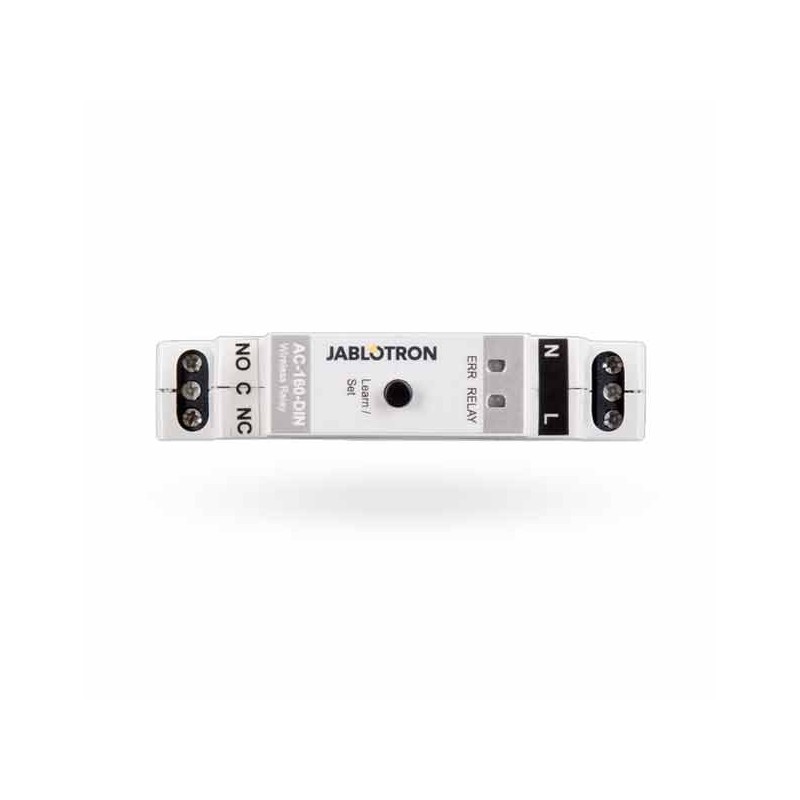

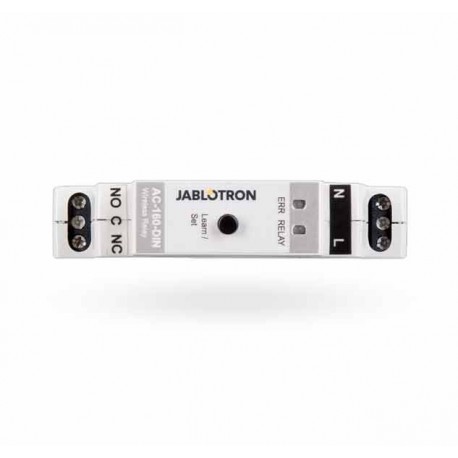

AC-160-DIN ist ein kabelloses Multifunktionsrelais für die Hutschienenmontage. Im JABLOTRON 100+ System übernimmt es ausgewählte PG‑Ausgänge; alternativ arbeitet es autark und kann bis zu 64 JA‑15x Melder im autonomen Modus anmelden.

Das Relais bietet einen galvanisch getrennten Schaltkontakt für 230 V‑Verbraucher. Widerstandsbehaftete Lasten bis 16 A; induktive/kapazitive Lasten sind auf 8 A begrenzt; Halogenlasten bis 1000 W. Bei motorischen oder starken Einschaltströmen empfehlen sich Zusatzschütze.

Verfügbare Betriebsarten (konfigurierbar pro Gerät/PG‑Ausgang):

• NATURAL – übernimmt den Zustand des Steuergeräts;
• IMPULSE – einmaliger Impuls;
• STATUS CHANGE – Zustand bei jeder Aktivierung wechseln;
• SWITCH OFF – schaltet die Last aus;
• BLOCK – sperrt das Relais.

Das Modul besitzt eine Taste zur manuellen Steuerung und erlaubt Firmware‑Updates über Micro‑USB. Die Funkkommunikation erfolgt auf 868.1 MHz (Jablotron‑Protokoll) mit interner Antenne; eine externe AN‑868 Antenne kann angeschlossen werden.

Technische Daten (Kernwerte):

• Versorgung: 230 V / 50 Hz
• Eigenverbrauch (min/max): 0.5 W / 1.7 W
• Funk: 868.1 MHz, Jablotron Protokoll
• Kontaktbelastung: max. 250 V AC; resistiv max. 16 A; induktiv/kapazitiv max. 8 A; Halogen max. 1000 W; min. DC‑Schaltleistung 0.5 W
• Empfohlene Leitungen: bis 2 × 1.5 mm² oder 1 × 2.5 mm²
• Schutzart: IP‑20 (IP‑40 mit Frontabdeckung)
• Abmessungen: 18 × 90 × 64 mm; Gewicht: 65 g
• Betriebstemperatur: -10 °C bis +40 °C; 75 % rF (keine Kondensation)

AC‑160‑DIN bietet eine kompakte, adressierbare Lösung zur Steuerung von Beleuchtung und Hilfsverbrauchern in Alarm‑ und Gebäudeautomationsprojekten, mit klarnim graničnim vrijednostima za sigurnu primjenu.
