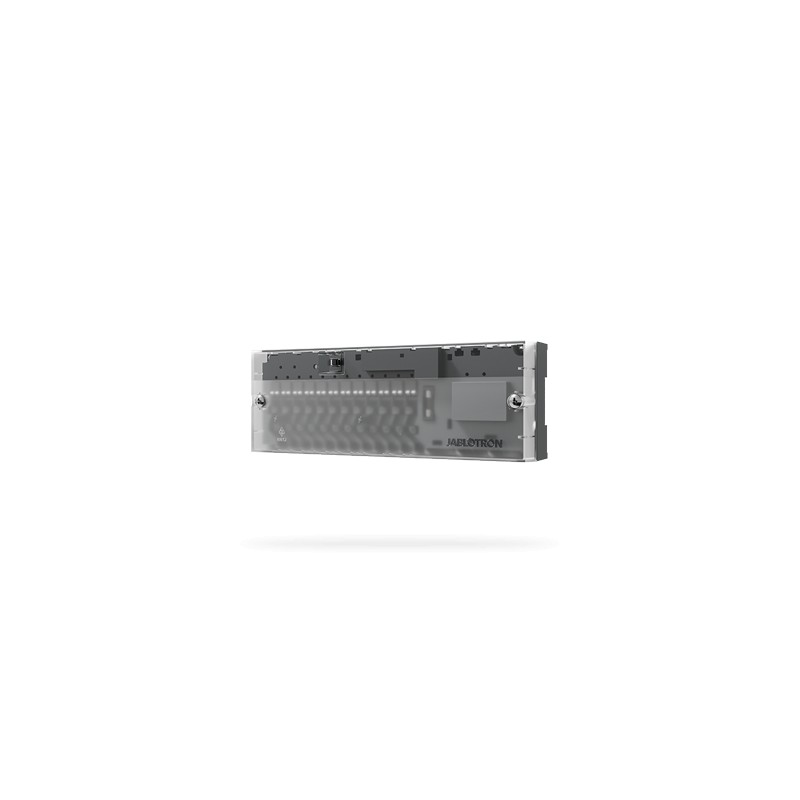

JAB Modul za upravljanje pogonima podnog grijanja JB-128N

JB-128N je modul za upravljanje glavicama podnog grijanja namijenjen integraciji u JABLOTRON JA‑100+ sustav. Neovisno prebacuje do 12 termoelektričnih glavica (230 V AC) te pruža dodatne izlaze za cirkulacijsku pumpu i izvor topline. Komunikacija s centralom odvija se putem JA‑100 busa.

Instalacija je prilagođena ugradnji izravno u razdjelnik pomoću kabel vezica; alternativno se modul može montirati na DIN-rail ili na zid. Modul sadrži LED indikatore statusa, tipku za učenje i prekidač za ručni rad (svi izlazi uključen), što olakšava sušenje i servis.

Zaštitne funkcije uključuju automatsku zaštitu protiv smrzavanja (tjedno aktiviranje neaktivnih petlji), predodređeno ponašanje pri gubitku komunikacije (privremena aktivacija prema konfiguraciji) i funkciju isključenja izlaza zbog pregrijavanja nakon zadanog vremena. Izlazi se napajaju preko sigurnosnog termostata (NC THERM) – taj kontakt mora biti ispravno povezan ili trajno premošćen izoliranim vodičem (≥1,5 mm²) ako termostat nije prisutan.

Ključne tehničke informacije

• Broj izlaza: 12 termičkih glavica (O1–O12)
• Napon napajanja modula: 230 V AC, 50 Hz
• Veza sa sustavom: JA‑100 bus (12 V DC, raspon 8–15 V)
• Glavice: 230 V AC, max. snaga 2 W; maksimalna struja do 300 mA (nakon 200 ms)
• Max. naponski dovod modula: potrošnja max. 2.3 W (idle 0.8 W); maksimalna struja napajanja 1.8 A
• Preporučena zaštita osiguračem: 4 A tip B
• Dimenzije: 245 × 90 × 50 mm; zaštita: IP20; radna temperatura: 5 °C do +45 °C

Periferne jedinice se upare u F-Link programu ili pomoću tipke za učenje na modulu; PG izlazi kontrolne ploče mogu se mapirati na fizičke O‑izlaze modula. Montažu, spajanje busa i 230 V napajanja smije izvesti samo ovlašteni i certificirani instalater sukladno Jablotron uputama.

Namjena: uredno povezivanje JA‑100+ sustava s vodenim podnim grijanjem za zonsku kontrolu, zaštitu od smrzavanja i koordinirano upravljanje pumpom i izvorom topline.
