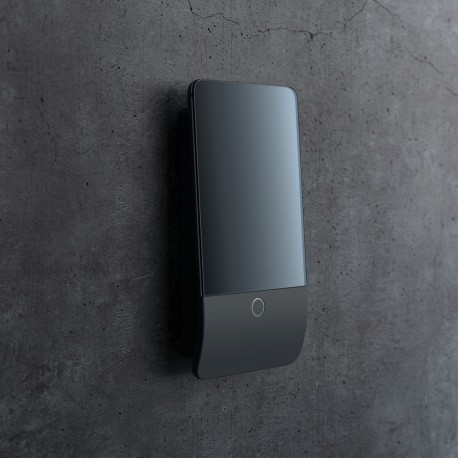

JA-116E-AN Bus tipkovnica s zaslonom osjetljivim na dodir s RFID čitačem - antracit

Općenito

JA-116E-AN je BUS tipkovnica s kapacitivnim zaslonom osjetljivim na dodir i integriranim 125 kHz RFID čitačem. Služi kao korisničko sučelje za upravljanje, pregled statusa sustava, prikaz vremena i očitanja temperatura povezanih senzora unutar JABLOTRON NATUS (JA-100/100+) sustava.

Instalacija i kompatibilnost

Uređaj se napaja preko BUS sabirnice kontrolne ploče i mora ga instalirati stručni tehničar s važećim Jablotron certifikatom. Prije spajanja isključite napajanje centrale. JA-116E-AN je kompatibilna s kontrolnim pločama JA-103K i JA-107K.

Tehničke specifikacije

• Napajanje: sa BUS sabirnice upravljačke ploče 12 V DC (8–15 V)
• Potrošnja: backup 40 mA; nazivna (zaslon ISKLJUČEN) 85 mA; maksimalna (za dimenzioniranje kabela) 250 mA
• RFID: 125 kHz (maks. magnetsko polje -5,4 dBμA/m mjereno na 10 m)
• Dimenzije: 95 × 183 × 30 mm; Težina: 248 g
• Radna temperatura: -10 °C do +40 °C; Relativna vlažnost: do 75 % RH, bez kondenzacije
• Klasifikacija: sigurnosni stupanj 2 / ekološki razred II (prema EN 50131-1)
• Usklađenost: ETSI EN 300 330, EN 50130-4, EN 55032, EN IEC 62368-1, EN IEC 63000, EN 50131-1, EN 50131-3
• Certifikacijsko tijelo: Trezor Test s.r.o. (br. 3025)
• Preporučeni vijak za montažu: 4 × ø 3,5 × 40 mm (poluokrugla glava)

Praktične napomene

Zbog napajanja preko BUS sabirnice pri projektiranju sustava obratite pozornost na zbrojnu potrošnju uređaja i odgovarajuće dimenzioniranje vodiča. Tipkovnica omogućuje brzo šifrirano uključivanje/isključivanje, pregled stanja zona i upravljanje korisnicima; RFID podržava identifikaciju karticama ili privjescima.

Sigurnost i uporaba

JA-116E-AN je certificirana za sigurnosni stupanj 2 i zadovoljava relevantne EMV i sigurnosne norme. Za detaljne upute o montaži, ožičenju i konfiguraciji koristite službeni instalacijski priručnik proizvođača.
